儀表安裝前的要進行校驗，即在規定條件下，為確定測量儀器儀表或測量系統的示值、實物量具或標準物質所代表的值與相對應的由參考標準確定的量值之間關系的一組操作。那么，溫度儀表的檢驗與校準應該如何操作呢？下面就為大家具體介紹一下相關知識！

1.雙金屬溫度計與壓力式溫度計

雙金屬溫度計與壓力式溫度計應進行示值校準，一般校驗點不少于兩點。如被校儀表已指示環境溫度，可將環境溫度當作一個校準點，另取一個點即可。在二個校準點中，若有一點不合格，則應判被校表不合格。該試驗的操作要點是將溫包或雙金屬溫度計的感溫元件與標準水銀溫度計的感溫液置于同一環境溫度中，注意控制被測介質溫度的變化緩慢而均勻。如多支雙金屬溫度計或壓力式溫度計同時校準，應按正、反順序檢測兩次，取其平均值。

2.熱電偶與熱電阻

熱電偶與熱電阻應作導通和絕緣檢查，并應進行常溫下mV、電阻測試，一般不再進行熱電性能試驗。如堅持對裝置中主要檢測點和有特殊要求的檢測點的熱電偶、熱電阻進行熱電性能試驗，原則上不超過總量的10%。熱電偶、熱電阻熱電特性的允許誤差分別見表1、表2。

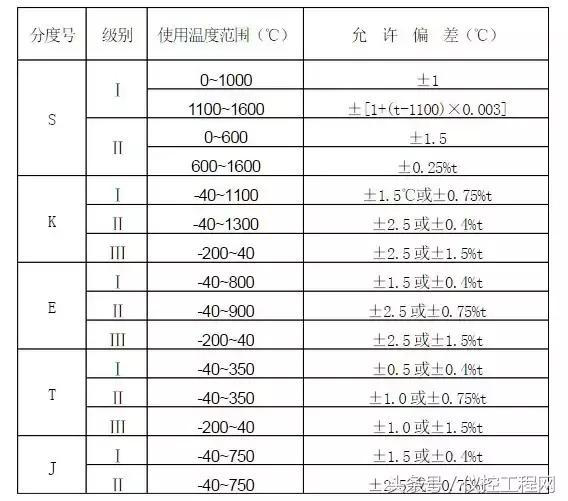

常用熱電偶允許誤差表（表1）

注：① t為被測溫度； ②允許偏差以℃或?qū)嶋H溫度的百分?jǐn)?shù)表示，應采用其中計算數值較大的值（分度號為S的熱電偶除外）。

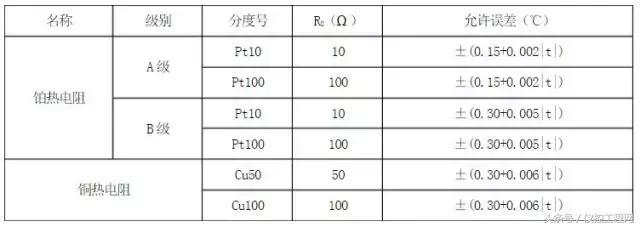

常用熱電阻允許誤差值（表2）

注：① R0為0℃時的標準電阻；② t為被測溫度。

3.動圈儀表校驗的規定

a.儀表的試驗項目應包括：示值基本誤差、回差、傾斜誤差、設定點偏差。配熱電偶的動圈儀表還應進行“斷偶保護”試驗。

b.配熱電偶的動圈校驗時，在測量回路中應加儀表規定外阻±0.1Ω的外接電阻，配熱電阻的動圈儀表應做三個外接電阻同增同減的示值誤差試驗。如附加誤差很小，經業主同意可取消外接電阻，但校準時從標準電阻箱到儀表的連接應選用同截面、同長度的多股銅芯塑料線。

c.傾斜誤差試驗在上限值、下限值兩個刻度線上進行，但對有前置放大器的儀表，可在量程的10%、90%兩點附近進行。傾斜角度為50~100，傾斜方向?yàn)榍啊⒑蟆⒆蟆⒂宜膫�(gè)方向，傾斜誤差要求不太于儀表允許誤差。

d.設定點偏差試驗應在相當于標尺弧長的10%、50%、90%附近的刻度線上進行，也可以根據設計提供的聯鎖、報警值試驗。設定點偏差應不大于儀表的允許誤差。

4.數字溫度指示調節儀

a.儀表的試驗項目應包括：指示基本誤差、穩定度誤差、設定點誤差及PID特性試驗等。

b.指示基本誤差試驗宜采用輸入基準法校準，但需重復試驗兩次，取其最大差值作為被校儀表在該點的誤差。

c.儀表穩定度試驗包括顯示波動量和示值漂移量的測定，做為評價儀表品質的參數，一般儀表顯示波動量不得大于其分辨力，1小時內示值漂移量不得大于儀表允許誤差的1/4。

d.帶調節功能的儀表，應在量程的10%、50%、90%附近，試驗校準設定點偏差及比例積分微分功能的檢定，設定點的偏差應不大于儀表允許誤差，實際比例帶應在刻度值的±25%的范圍內，積分時間固定的儀表，實際積分時間應在（1±0.5）Ti范圍內。積分微分時間可調的儀表，實際積分微分時間與積分微分時間刻度值的允許偏差為±50%。

5.溫度變送器

a.按照儀表銘牌標志的輸入、輸出信號范圍和類型進行輸入、輸出特性的校準和試驗，其校準接線方法應符合制造廠技術文件要求。

b.與感溫元件一體化的溫變校準和試驗時，應斷開感溫元件，并由此輸入模擬信號。

6.電子電位差及電子平衡電橋

a.檢查儀表可動部分，并向同步電機、可逆電機、減速箱、切換開關和各軸承注油。

b.給儀表通電30分鐘后，調整儀表的靈敏度，致使指針擺動兩個半周期后穩定，然后，進行刻度校準試驗。

c.多點儀表應調整至數碼或顏色與切換開關和接線端子的編號一致。
